概述

YSTF型拉桿伸縮過濾器廣泛用于蒸汽、空氣、水、油品等多種介質的管線中：此類過濾器保護管線系統各種設備、水泵、閥門等；免受管道同、鐵銹、焊渣等雜質。帶來的阻塞和損壞。

特點

1. 抗污性強。排污方便；流通面積大。壓力損失?。航Y(jié)構簡單，體積小，重量輕。
2. 濾芯網材質。均為全不銹鋼制作。耐腐蝕性強。使用壽命長。
3. 過濾網密度：為l0—120目，介質：蒸汽、空氣、水、油品、或根據用戶要求定做。
4. 伸縮型特點：拉伸長度，較大位置可移伸100mm。有利于安裝方便．提高工作效率。

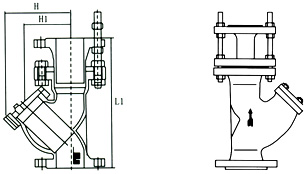

結構示意圖

主要零件部件材料表

要主零件部件材料表	Code 序號	Parts 零件名稱	Materials 材料
	1	Bodv 閥體	CarbonsteelStainlessSteeJ 碳鋼、不銹鋼
	2	Filter Core Net 濾芯網	Stainless Steel 不銹鋼
	3	Gasket 墊片	Metal graphite 金屬石墨
	4	Gauze Filter Cap 濾網蓋	Carbonsteel StainlessSteel 碳鋼、不銹鋼

技術參數表

Model 產品型號	Nominal Diameter("DN) 公稱通徑	L	Ⅲ	H
YSTF	50	320	155	195
YSTF	65	340	183	245
YSTF	80	380	210	295
YSTF	100	450	250	344
YSTF	125	500	305	415
YSTF	150	550	358	485
YSTF	200	650	450	602
YSTF	250	750	503	710
YSTF	300	860	578	915
YSTF	350	970	598	844
YSTF	400	1100	618	872
注、伸縮量較少可達12m/m以上
