概述

ZPG-A/B自動排渣過濾器廣泛應用供熱蒸汽、空氣、水等工業冷卻過濾器的工藝過程。它具有自動反向沖洗功能。即排除網內的雜質。過濾器適用于大中型熱交換器、汽水等設備定期排除渣。

特點

1. 能自動沖洗。排污快速．不需拆卸濾網，提高工作效率。
2. 流通面積大。壓力損失小，抗污性強。使用壽命長。
3. 結構形式："A"表示直通式“8”表示直角式，安裝方便。

主要零件部件材料表

要主零件部件材料表	PnrtS 零件名稱	Materials 材料
	Body 閥體	CarbonmeelStaiiilessSteeI 碳鋼、不銹鋼
	Gauze Filter Cap 濾網蓋	Cartmn．steelStainlessSteel 碳鋼、不銹鋼
	Filter Core Net 濾芯網	Stainless Steel 不銹鋼
	Gasket 墊片	Metal graphite 金屬石墨

 技術參數表

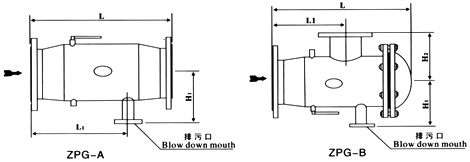

Type型號 Nominal Pressure edPa) 公稱壓力	Connection 連接 方式	Max.Allowable TMP(℃) 較高允 許溫度	Nomillal DiaITlelet (DN) 公稱 通徑	Extemal dimensions(mm) 外形尺寸			Type型號 Nominal Pressure(MPa) 公稱壓力	Nominal diameter (DN) 公稱 通徑	External Dimensions(mm) 外形尺寸				Blowdown Outlet Flang 排污出口 端法蘭
				L	L1	H1			L	L1	H1	H2
ZPG—A PN一1.6 PN一2.5	Hange 法蘭	350	50	370	240	100	ZPG—B PN一1.6 PN一2.5	50	390	190	1 30	130	25
			65	370	240	125		65	395	200	130	130	25
			80	450	340	145		80	490	260	150	150	40
			100	480	340	180		100	515	300	180	180	40
			125	590	380	205		125	620	320	220	220	50
			150	670	410	235		150	710	380	240	225	50
			200	750	580	290		200	830	400	270	290	80
			250	850	660	335		250	950	500	320	335	80
			300	1 100	780	385		300	1190	650	360	385	100
			350	1200	890	460		350	1290	680	420	460	100
			400	1300	1050	490		400	1410	720	480	490	125
			450	1540	1 150	510		450	1690	870	510	510	125
			500	1700	1300	590		500	1900	990	560	590	125
