概述

GZW-I型阻爆燃型管道阻火器系新型可燃?xì)怏w管道阻火器，屬更新?lián)Q代的新產品。 該阻火器經中國科學技術大學與公安部天津消防科學研究所聯合測試，其性能完全符合GBl3347—92《石油氣體管道阻火器阻火性能和試驗方法》的規定。阻火器結構合理，阻火層采用不銹鋼材料制造，耐腐蝕易于清洗。殼體采用不銹鋼，碳鋼及鑄鋼多種材料，可滿足各種不同工藝管道的需要。

主要用途

1. 輸送可燃性氣體的管道上。
2. 火炬系統。
3. 油氣回收系統。
4. 加熱爐燃料氣的管網上。
5. 氣體凈化通化系統。
6. 氣體分析系統。
7. 煤礦瓦斯排放系統。

主要性能

1. 阻火器連續l3次以亞音速火焰試驗， 每次都能阻止火焰的通過。
2. 水壓試驗2．4MPa無滲漏。

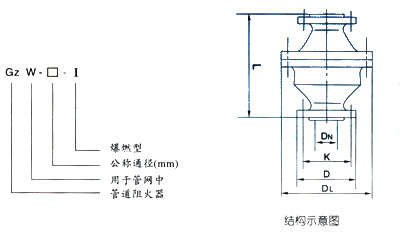

主要外形與法蘭連接尺寸

型號	規格 （DN）	PN（MPa）	外形尺寸				螺栓
			K	D	D	L	數量	螺紋
GZW-20	20	1.6	75	105	195	200	4	M12
GZW-25	25		85	115	195	200	4	M12
GZW-40	40		110	150	245	240	4	M16
GZW-50	50		125	165	245	240	4	M16
GZW-80	80		160	200	280	250	8	M16
GZW-100	100		180	220	335	260	8	M16
GZW-150	150		240	285	460	360	8	M20
GZW-200	200		295	340	520	420	12	M20
GZW-250	250		355	405	580	430	12	M24
GZW-300	300		410	460	705	450	12	M24
GZW-600	600		770	840	1120	580	20	M33
