HS41X防污隔斷閥
概述
HS41x防污隔斷閥，是一種安裝在各類管路系統中用于嚴格阻止介質倒流，保護其后的介質或設備不受污染的止逆類閥門。由兩個串聯的止回閥和過渡部分組成，密封嚴密，確保介質無一點回流，安全可靠，使用壽命長。
應用范圍
當前水力控制閥用于高層建筑的供水系統，消防用水系統，空調制水系統，市政供水管道系統等，防止不潔凈水倒流入主管的現象發生。

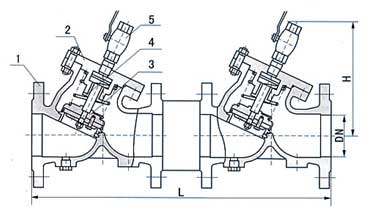

HS41X防污隔斷閥結構圖
技術特點
- 雙止回閥設計為一體，結構尺寸小，重量輕，安裝維護方便。
- 閥體采用流線型，阻力損失小，節約能源。
- 雙止回閥與安全泄水閥的組合能徹底防止任何工況條件下的倒流污染。
- 各活動部件都采用不銹、耐磨材料，使用壽命長。
- 技術參數：
1、壓力范圍：1.0MPa ～1.6MPa
2、適用介質：清水
3、適用溫度：0～80℃
主要零部件材料
| 序號 | 零部件名稱 | 材質 |
|---|---|---|
| 1 | 閥體 | 鑄鐵、球墨鑄鐵镕鋼 |
| 2 | 閥蓋 | 鑄鐵球墨鑄鐵鑄鋼 |
| 3 | 閥盤 | 球墨鑄鐵 |
| 4 | 彈簧 | 不銹鋼、鉻釩鋼 |
| 5 | 放污閥 | 黃銅 |
主要技術參數
公稱壓力：1.0～2.5MPa
公稱通徑：50～600mm
適用介質：水
適用溫度：0～80℃
法蘭標準：GB／T l7241.6 GB／T 9113
試驗標準：GB/T13927 API1598
主要連接外型尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 458 | 482 | 551 | 653 | 735 | 973 | 1008 | 1186 | 1340 | 1505 | 1670 | 1886 | 1986 | 2318 |
| H | 210 | 235 | 264 | 308 | 356 | 400 | 503 | 595 | 705 | 705 | 905 | 910 | 921 | 1210 |
