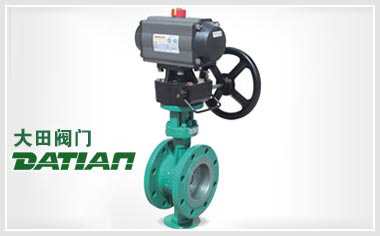

ZSRD氣動調節型蝶閥

概述

ZSRD氣動薄膜調節型蝶閥采用智能控制，可采用電動或者氣動執行機構，實現對壓力、流量、溫度、液位等參數的調節。具有結構緊湊，功能強、體積小、密封性好，性能可靠、配套簡單、流通能力大，等優點特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前該調節閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。

標準規格

閥體型式：扁平鑄造型
閥芯型式：三偏心蝶型
公稱通徑：DN50 ~600 NPS 2〞~24〞
公稱壓力：PN16 ~25 CLASS 150LB
連接方式：法蘭、對夾式
閥蓋形式：一體式
填料：V型聚四氟乙烯、柔性石墨填料等
密封墊：金屬夾石墨密封
執行機構：氣動：氣動活塞式執行機構、氣動薄膜執行機構
表面涂漆：綠色丙稀酸聚胺酯磁漆

型號編制

Z	執行機構	R	結構形式	-公稱壓力	閥體材質	公稱通徑
Z系列調節閥	S:氣動活塞執行機構 J:氣動薄膜	R 角行程	D:標準型硬密封調節蝶閥 DF:軟密封調節蝶閥	PN16=16 CL150LB=150 LB	C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D=特殊材質	DN50= DN50 NPS2〞=NPS2〞

性能

流量特性	近似等百分比
可調范圍	50:1
額定CV值	全腔型CV 85~20500
行程	全開 90° 調節0-70°
允許泄漏量	硬密封:IV級（0.01% 閥額定容量）軟密封:VI級（氣泡級）
基本誤差%	氣動 ±2	電動±2.0
回差%	氣動 ≤1.5	電動≤1.0
死區%	氣動 ≤0.6	電動≤1.0

注：性能指標中各項參數為帶定位器純聚四氟乙烯填料的調節閥。

選用參數表

公稱通徑DN（mm）	50	65	80	100	125	150	200	250	300	350	400	450	500	600
額定流量系數Cv	85	180	240	390	690	1000	1760	3390	4730	6700	8900	10500	14800	20500
PTFE填料，金屬密封允許壓差單位MPa
雙作用氣動執行機構			1.45	0.54	0.79	0.42	0.34	0.1	0.27	0.17	0.12	0.19	0.11	0.04
單作用氣動執行機構			0.82	0.38	0.5	0.44	0.33	0.19	0.38	0.16	0.14	0.14	0.12	0.11
