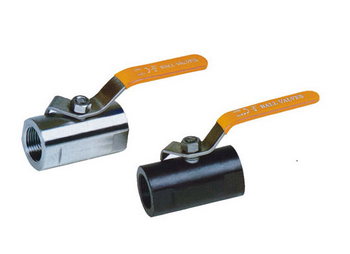

廣式內螺紋球閥

概述

大田閥門公司生產銷售的廣式內螺紋球閥結構簡單、體積小、重量輕、流阻小、節能效果好。且價格經濟。流體進、出該閥方向可任意選擇，具有雙向作用。水平管道、垂直管道均可安裝。操作方便，開關迅速，手柄只需轉動90度即可實現開關。

應用規范

公稱壓力：1.6~6.4MPa
適用溫度范圍：-20~232℃~350℃
適用介質：水、油、氣及某些腐蝕性液體（W.O.C）
螺紋類型：G·NPT.BSPT.BSP.DIN259/2999

主要零件材料

適用介質	型號	閥體	球體、閥桿	手柄	密封圈	墊片、填料
水、蒸汽、油品	Q11F-16C、Q11F-25C Q11F-40C、Q11F-64C	A105、45	1Cr18/1Cr18Ni9Ti	不銹鋼 SS304	聚四氟乙烯 PTFE 增強聚四氟乙烯VUILUK PTFE對位聚苯PPL	聚四氟乙烯PTFE 對位聚苯PPL
硝酸類	Q11F-16P、Q11F-25P Q11F-40P、Q11F-64P	SS304/1Cr18Ni19Ti	SS304/1Cr18Ni9Ti
醋酸類	Q11F-16R、Q11F-25R Q11F-40R、Q11F-64R	SS316/1Cr 18Ni12Mo2Ti	SS316/1Cr 18Ni12Mo2Ti

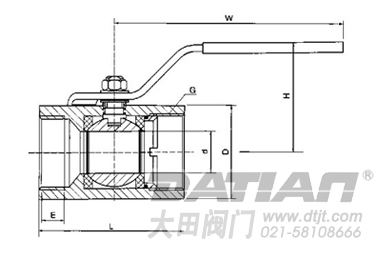

廣式內螺紋球閥	廣式內螺紋球閥外形尺寸圖

主要尺寸單位：mm

公稱通徑 Nominal Diameter	管螺紋 G screw	尺寸Dimensions						重量WT（g）
公稱通徑 Nominal Diameter	管螺紋 G screw	d	L	W	H	E	D	D
6	1/4″	8	60	110	56	11.5	30	320
10	3/8″	18	60	110	58	11.5	31	320
15	1/2″	10.5	60	110	58	14	32	350
20	3/4″	13	67.5	110	62	15	38	430
25	1″	17	73	110	68	15	45	570
32	1 1/4″	22	90	150	75	18	53.4	1000
40	1 1/2″	25	97.5	150	83	19	63	1550
50	2″	32	112	150	90	19	73	2170
65	2 1/2″	40	132	180	95	21	92	3625
80	3″	50	156	220	100	27	109	5800
100	4″	65	196	250	115	29	138	7200
