概述

直流式襯氟截止閥設計與制造符合中國國家標準基本結構形式：直通式，直流式
公稱壓力 PN 1.0～2.5(MPa) 公稱通徑 DN15～350(mm)
直流式襯氟截止閥適用在-50～150℃的各種濃度的王水、流酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，襯氟截止閥還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上使用。
設計與制造按：GB/12239
結構長度：GB/12221
法蘭連接尺寸按：GB4126.3　GB4216.4
試驗檢驗按：GB/T13927

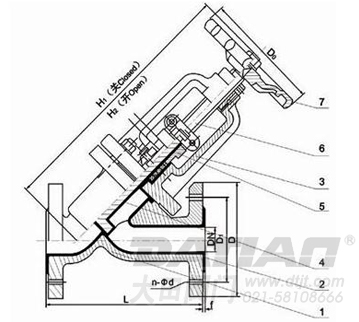

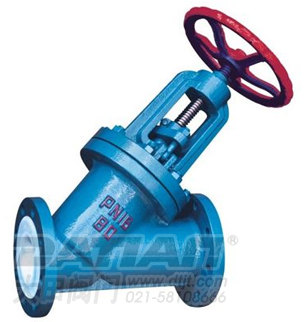

直流式襯氟截止閥	直流式襯氟截止閥 結構圖

基本型號（全襯里）

手動	J41F3J41F46	齒輪傳動	J441F3 J441F46
	J45F3 J45F46		J541F3 J541F46
氣動	J6B41F3 J6B41F46	氣動	J941F3 J941F46

主要外型尺寸和連接尺寸

公稱通徑 （DN）	公稱壓力 （MPa）	工作壓力 （MPa）	L	L1	D	D1	Z-Φ	Do	H	H1	H2	重量
40	0.6	0.6	200	322	130	100	4-14	140	250	290	330	9.5
50			230	342	140	110	4-14	160	290	352	402	16.5
65			290	405	160	130	4-18	200	325	395	462	25
80			310	420	185	150	4-18	200	358	445	521	32
100			350	500	205	170	4-18	200	428	520	615	45
125			400	585	235	200	8-18	280	510	609	729	67
150			480	645	260	225	8-18	280	550	670	810	89
200			600	810	315	280	8-18	400	695	808	1003	145
250			750	1100	370	335	12-18	5000
300			850	1210	435	395	12-23	500
采用標準設計與制造：BS5156 結構長度：BS5156 法蘭尺寸：BS4504。

襯氟截止閥基本概述

襯氟截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。
襯氟截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
