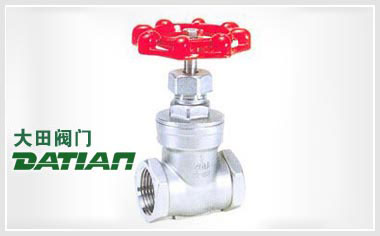

Z11不銹鋼內螺紋閘閥
概述
Z11不銹鋼內螺紋絲口閘閥閥體阻力小,密封面受介質的忡刷和侵蝕小。開閉較省力。介質流向不受限制 ,不擾流、不降低壓力。形體簡單,結構長度短，制造工藝性好，適用范圍廣。絲口閘閥就是閥門兩端自帶絲口，有外絲和內絲之分，和管道連接安裝時，連接部分需用活接頭或直接頭把管子上的絲口和閥門的絲口連接。
特點
- Z11不銹鋼內螺紋閘閥液體阻力小，密封面受介質的沖刷和侵蝕小。
- 開閉省力。
- 介質流向不受限制，不擾流、不降壓力。
- 形體簡單，結構長度短，制造工藝性好，適用范圍廣。
應用規范
- 公稱壓力：2.5MPa
- 適用溫度范圍：-20~232℃~350℃
- 適用介質：水、油、氣及某些腐蝕性液體（W.O.G）
- 螺紋類型：G·NPT.BSPT.BSP.DIN259/2999
結構示意圖
主要零件材料
| 序號NO. | 零件名稱 | 材 質 |
|---|---|---|
| 1 | 閥 體 | 不銹鋼CF8M/CF8 |
| 2 | 閘 板 | 不銹鋼CF8M/CF8 |
| 3 | 閥 桿 | 不銹鋼SS316/304 |
| 4 | 閥 蓋 | 不銹鋼CF8M/CF8 |
| 5 | 填 料 | 聚四氟乙烯 |
| 6 | 止推墊片 | 不銹鋼SS304 |
| 7 | 閥桿架 | 不銹鋼SS316/SS304 |
| 8 | 填 料 | 聚四氟乙烯PTFE |
| 9 | 螺 母 | 不銹鋼SS304 |
| 10 | 填料壓蓋螺母 | 不銹鋼SS316/SS304 |
| 11 | 手 輪 | 鋁合金 |
| 12 | 銘 牌 | 鋁 |
| 13 | 手輪墊片 | 不銹鋼SS304 |
| 14 | 手輪螺母 | 不銹鋼SS304 |
主要連接尺寸及重量
| 尺寸SIZE | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ |
|---|---|---|---|---|---|---|
| A | 15 | 20 | 25 | 32 | 38 | 50 |
| H | 90 | 97 | 108 | 120 | 146 | 163 |
| L | 55 | 60 | 65 | 75 | 85 | 95 |
| D | 70 | 70 | 80 | 80 | 90 | 100 |
安裝與維護應注意以下事項
- 手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞；
- 雙閘板閘閥應垂直安裝（即閥桿處于垂直位置 , 手輪在頂部 ）；
- 帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 ）；
- 帶傳動機構的閘閥，按產品使用說明書的規定安裝；
- 如果閥門經常開關使用 , 每月至少潤滑一次；
